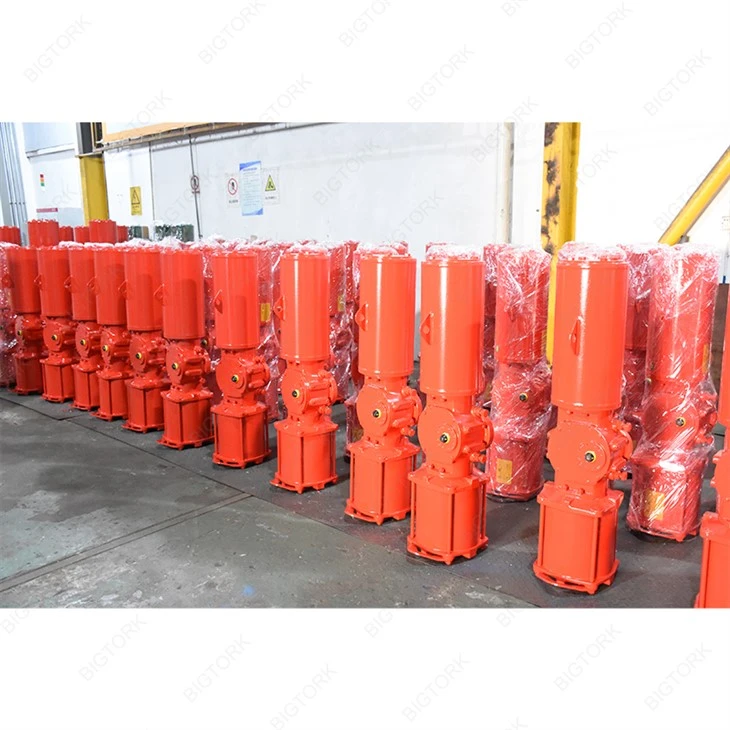

Um atuador de ar scotch yoke é um dispositivo de comutação de válvula que pode converter energia em ar comprimido em movimento mecânico rotativo para abrir e fechar a válvula. É chamado principalmente de atuador pneumático Scotch Yoke. O atuador pneumático Bigtork® scotch yoke é adequado para válvulas rotativas de 90 graus, como válvula esférica, válvula borboleta, válvula macho e etc., para conseguir abrir e fechar a válvula. O atuador pneumático Scotch Yoke adota design modular, incluindo corpo modular, cilindro modular, carrinho de mola modular e etc., o que é fácil de manter e armazenar no local.

Especificações

AVC	90 graus
Estrutura	escocês e garfo pneumático rotativo
Faixa de temperatura	Padrão:-20~80 graus (-4℉ a 176℉) Alto: -20~+150 grau (-4℉ a 302℉) Baixo: -40~+80 grau (-40℉ a 176℉) Ultrabaixo: -60~+80 grau (-76℉ a 176℉)
Número do modelo	G0-P180 a G9-P2900 para ação dupla, G0-P180 a G9-P1100 para ação simples
Seleção de tipo	Simétrico e Inclinado, Dupla ação e Simples ação
Fornecimento de ar	Mínimo 3Bar/Psi, Máximo 6bar/Psi para ação dupla, Mínimo 4Bar/Psi, Máximo 6bar/Psi para ação simples
Torque de saída	Dupla ação
Indústrias	Petróleo, Indústria Química, Fibra Química, Carvão Químico, Gaseificação de Carvão, Metalurgia, Siderurgia, Oleodutos e Transporte de Longa Distância, Fabricação de Papel, Indústria Leve, Proteção Ambiental, Biologia e Farmacêutica.
Padrão do produto	EN15714-3-2009, ISO 5211-2017, VDI/VDE3845 e NAMUR
Solução de acessórios	Filtro/regulador/manômetro, válvulas solenóides, caixas de interruptores de limite, posicionadores, válvula pneumática, volante, etc.
Opção de função de proteção	À prova de intempéries, resistência à correção, segurança contra incêndio
Aplicação	Automação de válvula para válvula de esfera, válvula borboleta, válvula macho, etc. válvula de 90 graus

Nossas vantagens

um. Ampla experiência em produção: Bigtork® é especializada em atuadores pneumáticos e atuadores hidráulicos para controle de fluxo industrial com experiência de mais de 19 anos.

b. Instalações de produção completas: Possuir retificadora centerless de precisão, máquina de polimento fino, torno CNC de precisão, fresadora e furadeira, prensa de rolo e outros equipamentos avançados. Nossos técnicos farão manutenção programada regular nessas máquinas para garantir que funcionem bem.

c. Matéria prima de alta qualidade: Obtemos a matéria-prima de fabricantes bem conhecidos da China, como WONDER, Xingfa, JX spring etc, que são as melhores e maiores matérias-primas fornecidas para grandes clientes de marcas internacionais.

d. Procedimentos rigorosos de testes físicos/químicos: Atendendo aos requisitos de design e processo do produto conforme padrões internacionais e fornecendo relatórios de dados de teste confiáveis.

e. Forte suporte técnico: Oferecemos uma solução completa de automação industrial para serviços de consultoria e suporte técnico de pré-vendas, vendas e pós-vendas.

f. Embalagem segura: Cada atuador envolve o corpo com filme plástico e fixa no palete com fita adesiva. Finalmente, seja embalado em embalagem em condições de navegar ou em caixa de madeira compensada.

g. Melhor serviço pós-venda: Nossos produtos são vendidos com cada número de rastreamento pós-venda para cada cliente, e todos os produtos têm a confiança de clientes nacionais e estrangeiros.
